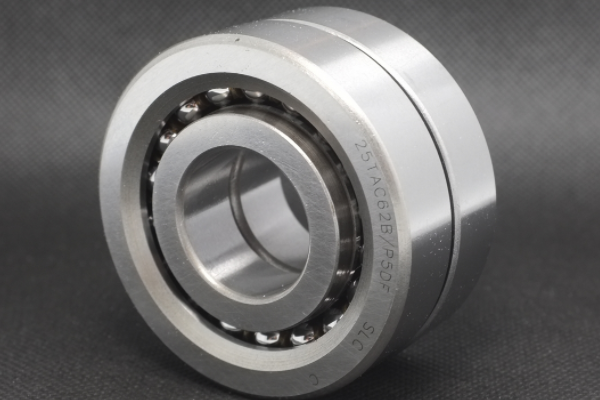

滚珠丝杠推力角接触球轴承采用了60度大接触角设计，可以承受较大的轴向载荷，常在滚珠丝杠传动系统中起到支撑固定作用。受结构影响，单个滚珠丝杠轴承一次只能承受一个方向的轴向力，但工况中的受力较为复杂，通常需要配对使用，那么滚珠丝杠轴承有哪些配对方式？

滚珠丝杠轴承配对方式有哪些？

1、 DB配对，背对背安装，两套轴承 以“><”形式排列，这样配对 轴承的受力支撑点向外分布，形成较大的支撑跨距， 有较高刚性和抗倾覆能力，能 同时承受径向载荷、双向轴向载荷。但是对 安装精度要求高，如果装不好会影响轴承稳定。

2、DF配对 ，两套轴承接触角相对，类似“<>”。 也能同时承受径向载荷、双向轴向载荷。与背对背结构相比，面对面配对的 支撑跨距小 ，整体刚性略低于DB结构。 但是对安装误差和轴的热变形具有更强的适应能力 ，允许一定的安装偏差。

3、TBT配对方式 ，在DB基础上再加一个轴承，形成“>><”结构，进一步 提高轴承组的整体承载能力与刚性，这样 丝杠系统的轴向定位精度更好，适合 大型机床、重载数控设备等高负载传动系统。

4、QFC配对 ，由四套角接触球轴承组成“<<>>”，轴承数量增加了，系统的 轴向刚性和承载能力更好 ，稳定性强，常用于 高负载、高刚性要求以及长时间连续运行的设备。

滚珠丝杠轴承配对方式怎么选择？

滚珠丝杠轴承配对方式除了DB、DF 、TBT 、QBC以外，还有其他的配置形式，要根据设备的载荷、转速、安装空间需求，由技术人员评估选择合适的配对形式。选择的配对形式不同，轴承组的性能差异较大。当然轴承配对也是技术活，可以找丝杠轴承厂家配对，拿过来直接使用就行。

滚珠丝杠轴承配对形式多样，不同设备、不同工况的要求不同，要具体情况具体分析才行。无锡三立作为41年的精密轴承，专业生产 P5、 P4精度的滚珠丝杠轴承，能替代进口产品，让设备运行的更稳更好。
